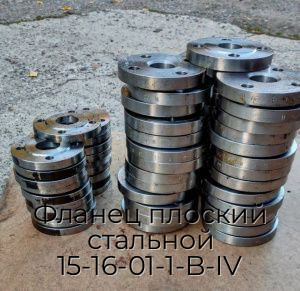

Фланец плоский стальной 15-16-01-1-B-IV

Фланец плоский стальной 15-16-01-1-B-IV — приварной соединительный элемент трубопровода с условным проходом Ду 15 и номинальным давлением Ру 16. Изделие относится к плоским фланцам исполнения B и применяется для создания разъемного соединения труб с трубопроводной арматурой, оборудованием и другими элементами системы.

Конструкция плоского фланца предусматривает установку на трубу с последующей сваркой. После монтажа фланец соединяется с ответным элементом при помощи крепежа и уплотнения. Такое соединение обеспечивает возможность разборки трубопроводного узла при проведении ремонта, технического обслуживания или замены оборудования. Фланцы данного обозначения выпускаются по ГОСТ 33259-2015.

Фланец плоский стальной 15-16-01-1-B-IV используется в трубопроводных системах различного назначения. Изделие применяется для:

• соединения участков стальных трубопроводов;
• присоединения запорной и регулирующей арматуры;
• подключения труб к оборудованию и аппаратам;
• создания разъемных трубопроводных соединений;
• монтажных и ремонтных работ.

Основные характеристики:

• тип — плоский стальной приварной фланец;
• условный проход — Ду 15;
• номинальное давление — Ру 16;
• размерный ряд — 1;
• исполнение — B;
• группа контроля — IV;
• стандарт — ГОСТ 33259-2015.

Для фланца Ду 15 Ру 16 первого ряда исполнения B стандартное исполнение предусматривает наружный диаметр 95 мм, внутренний диаметр 19 мм, толщину фланца 14 мм и четыре крепежных отверстия. Конкретные размеры и материал необходимо сопоставлять с полным обозначением изделия и документацией на поставку.

При выборе фланца учитывают условный проход, номинальное давление, исполнение уплотнительной поверхности, материал и группу контроля. Фланец должен соответствовать параметрам ответного фланца и требованиям трубопроводной системы.

ООО «Арион-Металл» поставляет металлопрокат, крепеж и детали трубопроводов для строительных и промышленных объектов, а также производит металлические изделия и металлоконструкции. В компании можно купить плоский стальной фланец 15-16-01-1-B-IV и другие комплектующие для монтажа трубопроводных систем. Наличие и условия поставки можно уточнить у специалистов.

По желанию клиента ООО «Арион-Металл» организует доставку продукции по Москве и Московской области, а также отправляет заказы в другие регионы России.
